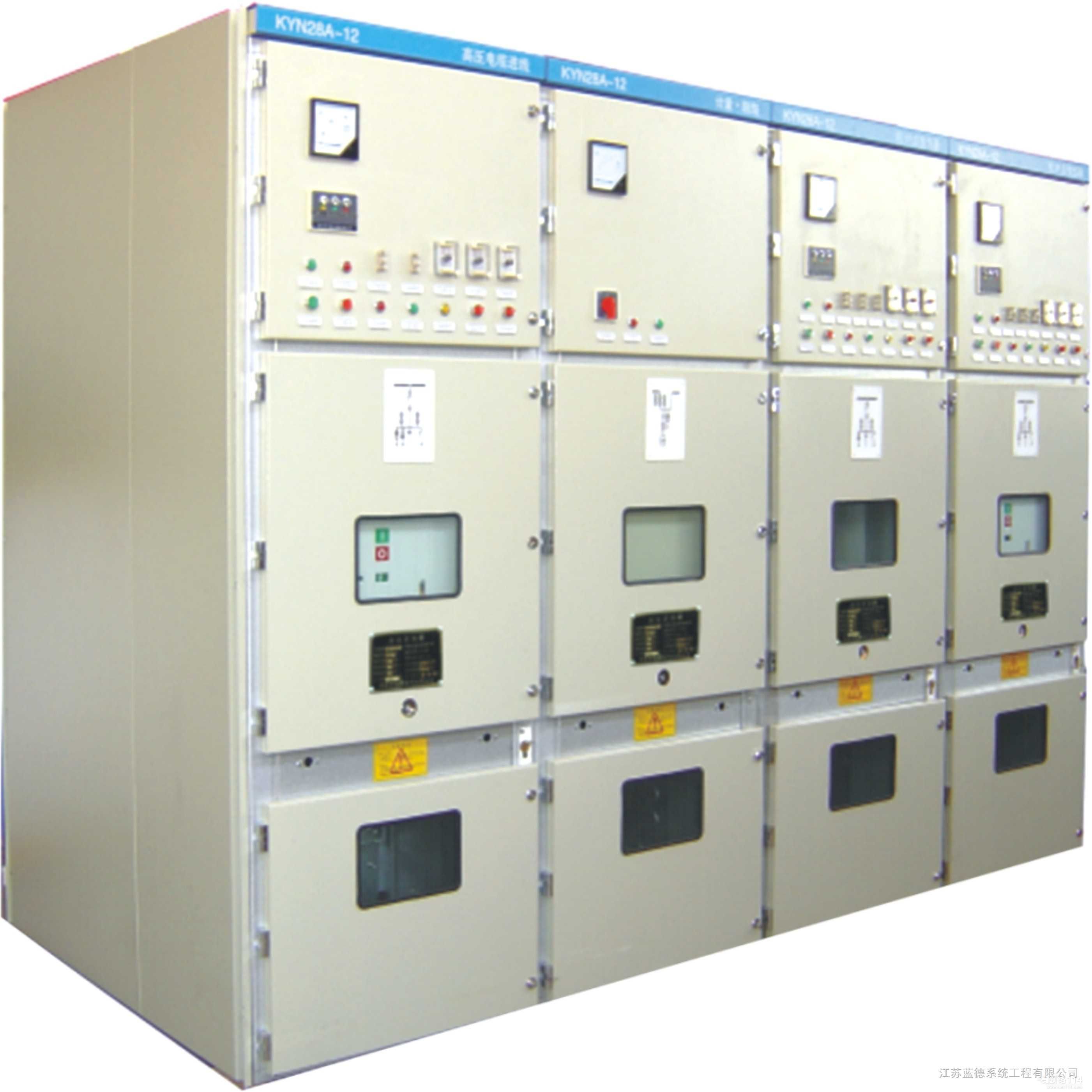

KYN44(KYN28)-12型鎧裝移開式交流金屬封閉開關設備
1、本產品的外殼完全是由覆鋁鋅鋼板經CNC機床加工多重折彎成形后用螺栓組裝而成，具有很高的機械強度，有效地保證了產品的整齊和美觀，柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力。產品外殼具有IP4X級的防護等級。
2、本產品的主開關可配置ABB公司生產的VD4型真空斷路器、C3系列固定式負荷開關，同時也可配置多種國產系列真空斷路器(如VS1、VH1、VK、ZN28)，以取代國外同類產品。
3、無論是選用何種斷路器，其裸導體空氣絕緣距離均能保證大于125mm，復合絕緣大于60mm。其斷路器均具有長壽命、高參數、少維護、體積小的獨特優點。
KYN28A-12鎧裝中置式金屬封閉開關設備適用于3.6～12kV三相交流50Hz電網，作為接受和分配電能，并對電路實行控制、監測和保護之用。可用于單母線、單母線分段系統或雙母線系統。開關設備符合lEC298《額定電壓1kV以上52kV以下交流金屬封閉開關設備和控制設備》、GB3906-2006《3.6-40.5kV交流金屬封閉開關設備》。本產品已通過西安高壓電器研究所全面型式試驗合格。
產品用途
本開關設備適用于3.6～12kV三相交流50Hz單母線及單母線分段系統的成套配電裝置，主要用于發電廠、中小型發電機發電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制、保護、監測之用。本開關設備符合GB3906，DL404標準及國際IEC298。
本開關柜可配用VD4型、VB2型、VS1型、HVF（韓國現代）、EV12型真空斷路器，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處于閉合位置關合斷路器、防止誤入帶電隔離室、防止在帶電時誤合
使用條件
1、環境溫度 -10℃至+40℃
2、海拔高度：不超過1000m
3、濕度
相對濕度：日平均值不大于95%，月平均不大于90%
4、地震烈度不超過8度；
5、周?chē)諝鈶?yīng)不受腐蝕性、可燃?xì)怏w、水蒸氣等明顯污染；
6、無嚴重污穢及經常性的劇烈振動。
7、在超過GB3906和本標準規定的正常的環境條件下使用時，由用戶和制造廠協商。
產品特點
1、本開關設備具備完全鎧裝結構，低壓與高壓分離，充裕的電線室，可安裝多組電纜，電纜接線端子距地面最大高度可達800mm；
2、堅固可靠的五防聯鎖裝置，在關閉的面板上也可操作斷路器，通過觀察窗可看到斷路器所處的狀態；
3、功能齊全的手車，100%手車互換性，具操作輕巧，動作平穩；
4、維護簡捷，易于安裝母線和電纜，可升降的轉運車，手車的推進，抽出和運輸非常方便；
5、全組裝式的開關柜使用敷鋁鋼板，耐腐蝕、抗氧化，采用多重折邊工藝，保證高的強度的剛度。
主要技術參數
額定電壓 10KV
最高電壓 12KV
額定絕緣水平（1min工頻耐壓：對地及相間42KV，一次斷口間48KV。雷電沖擊耐受電壓：對地及相間75KV，一次斷口間85KV。）
額定短路開斷電流16KA、20KA、25KA、31KA、5KA、40KA、50KA
額定短路穩定電流40KA、50KA、63KA、80KA、100KA、125KA
4S熱穩定電流 31.5KA
額定動穩定電流(峰值) 同“額定短路穩定電流”
主母線額定電流同“額定動穩定電流（峰值）”
公支母線額定電流同“主母線額定電流”
防護等級 外殼為IP4X，手車室門打開時為IP2X`
