1、產品簡介

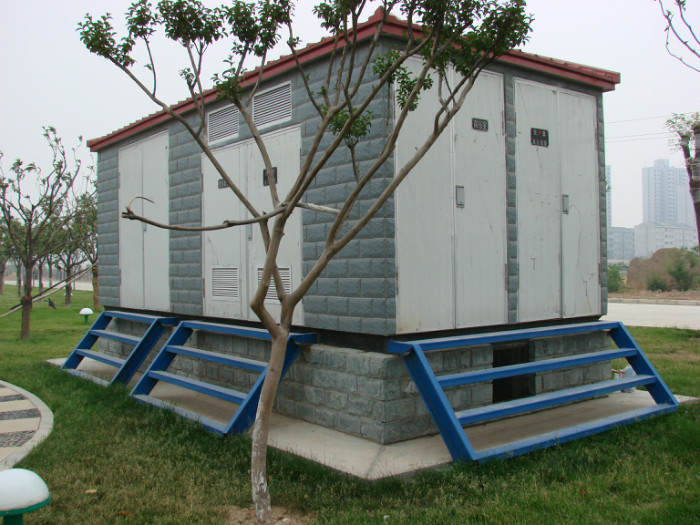

XBW箱式變電站是在原能源部電力司的領導下，由原能源部電科院和武漢高壓研究所負責組織富有生產和使用箱變經驗的五個城市供電局和十一個生產廠家，在對國內外箱變生產和運行經驗認真研究的基礎上，結合我國供電狀況而聯合開發研制的新一代箱式變電站，產品技術性能滿足ZBK400,SD320等標準

本產品特別適用于臨時施工用電，油田、礦山、市場建筑、城市路燈、公共場所、大型工地、住宅小區、工廠企業單位。
2、使用環境條件
海拔高度不超過2000m；
周圍空氣溫度-30℃～+40℃；
周圍空氣濕度不超過90%（+25℃）；
沒有導電性塵埃和對金屬絕緣物有害的腐蝕性易燃和易爆的危險性氣體；
安裝場所無震動與顛簸，垂直傾斜度不超過5度。
3、主要技術參數
額定電壓 12kv
高壓側：10KV
額定電流 ：400-630A(高壓側） 100-2500A(低壓側）

額定容量：50-1250KVA

防護等級：IP2X（低壓側） ，IP3X（高壓側）
4、結構特征
本產品系框架結構，用型鋼經熱鍍鋅防腐處理而成，框架外蒙不銹鋼板，并噴漆處理，抗腐蝕能力強。
頂為雙層結構，夾層中設有石棉材料，能有效地降低太陽輻射溫度。
為保證箱式變在高溫季節的安全運行，在變壓器室低壓室除采用自然通風散熱外，還設有隨溫度變化而自動投切的溫控通風裝置。
高壓開關設備滿足五防要求：
a. 負荷開關合閘時，前門板無法打開。
b. 負荷開關分閘時，絕緣隔板插入，前門板可以打開，同時變壓器室左右網門方可打開。
c. 變壓器室左右網門、高壓柜前門關好后，抽出插板，負荷開關方可合閘。
d. 雙電源進線方案中，兩臺負荷開關之間設有程序聯鎖，確保單臺供電。同時每臺開關與該進線柜前門、變壓器室左右網門均有程序聯鎖。
e. 沒有高壓柜的方案中，高壓電纜進線間隔網門與變壓器室左右網門采用統一鑰匙的掛鎖，確保安全供電。
箱體大門門鎖一律采用具有防堵、防銹蝕的暗鎖。
箱體防護等級達IP20，防雨性能好。
變壓器室設轉道及變壓器小車，便于安裝、維護。
高低壓室均有柜體，并設有隨門開閉而自動合分的照明裝置，以方便維修。
5、訂貨須知
訂貨時應注明型號、規格、數量以及交貨期。確定主接線方案及主要元器件型號、額定參數。外殼著漆顏色。特殊要求的訂貨，雙方協商解決。
