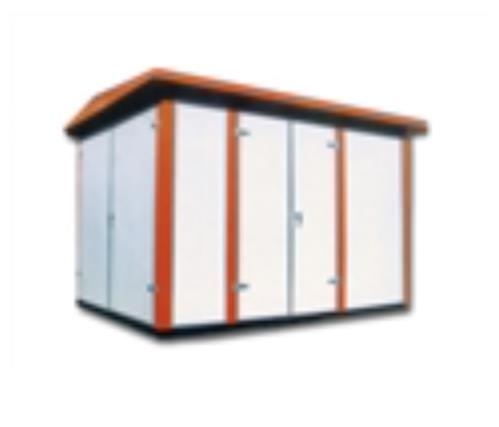

YB11箱式變電

發布日期:2019-03-16 瀏覽次數:



  本系列箱式變電站,是由高壓開關設備,電力變壓器,低壓開關設備三部分組合在一起而構成的戶外、油變配電成套裝置。該產品具有成套性強、占地面積小、安裝維護方便、造型美觀、耐侯性強等特點。本產品為框架結構,用型鋼焊接而成,框架外蒙鋁合金板,并涂專用漆層,使之具有較強的機械性能、耐侯性能、防腐蝕性能。組合式“箱式變電站”為整體結構時,箱內用鋼板隔成三個相對獨立的小室即高壓室、變壓器室和低壓室。各室照明均隨門的開啟而自動關停。組合式“箱式變電站”頂部有隔熱層,高溫高寒地區,箱內溫度易積聚變化而凝露,可增裝箱體四周隔熱層。為使箱內溫度穩定,變壓器室、低壓室設有溫度自動控制裝置。

  箱式變電站能有效防止小動物的入侵。變壓器的維修由可拆裝的小車輕便地推進拉出。箱體底座兩側設有四只對應的可拉出推進的吊栓,頂檐兩側設有同樣功能的四只支撐,可整體吊裝和運輸本系列組合式“箱式變電站”是由高壓開關設備,電力變壓器,低壓開關設備三部分組合在一起而構成的戶外、油變配電成套裝置。該產品具有成套性強、占地面積小、安裝維護方便、造型美觀、耐侯性強等特點。

  變電站安全性和功能性的簡介

  1、變電站由上下油箱和開關柜部分組成。高壓開關柜油箱與變壓器油路的分離保證了帶負荷操作時開關產生的電弧不致影響變壓器中油的質量,而變壓器產生的熱量也不致明顯影響高壓負荷開關的溫升。損耗小、過載能力強;可用于環網供電、雙電源供電或終端供電系統中,供電方式轉換方便、運行可靠。

  2、箱體采用蜂窩式雙夾層復合板,隔溫又有散熱的功能,該技術屬本公司最新開發的專利

  3、高壓側油浸式負荷開關或SF6負荷開關,可電動升級,為實現配網自動化打下基礎,安全性能高,產品無裸露高壓帶電體,為全封閉、全絕緣結構,具有全范圍保護功能。
  產品功能齊全,可配備20多個低壓回路,并且有補償和計量功能。既可用于環網供電,也可用于終端受電,轉換十分方便,提高了供電的可靠性。箱體采用防腐設計和特殊噴漆處理,可廣泛適用于各種惡劣環境,如多暴風雨和高污地區,與傳統的同容量的歐式箱變相比較,結構更為合理,其低壓室、變壓器室、高壓室不是目字型布置。結構分為前、后兩部分:前面為高、低壓操作間隔,操作間隔內包括高、低壓接線端子,負荷開關操作柄,無載調壓分節開關,插入式熔斷器,油位計等;后部為注油箱及散熱片,將變壓器繞組、鐵芯、高壓負荷開關的熔斷器放入變壓器中。避雷器也采用油浸式金屬氧化物避雷器。變壓器取消油枕,采取油加氣隙體積恒定設計密封式油箱,油箱及散熱器暴露在空氣中,沒有散熱困難。低壓斷路器采用塑殼斷路器作為主斷路器及出線斷路器。由于結構簡化,這種箱式變電站的占地面積和體積大大減小,其所需占地面積僅是歐式箱變的1/4.體積僅為同容量歐式箱變的1/5?1/3.該系列箱變體積小、重量輕、低噪聲、低損耗、高可靠性,廣泛應用于住宅小區、商業中心、車站、機場、廠礦、中小型企業、醫院、學校安裝等場所。

  正常使用環境
  1:環境溫度:上限+45℃下限-35℃
  2:相對濕度不大于90%
  3:海拔不超過2500m
  4:覆冰不超過10mm
  5:風速不超過34m/s
  6:地震烈度不超過8級
  7:安裝傾斜度不超過5度
  8:安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
