GGD型交流低壓配電柜于91年開發，固定接線低壓配電柜，分GGD1\GGD2\GGD3，分段電流能力不同。
1概述
（以下簡稱配電柜）用于發電廠、變電站、廠礦企業等電力用戶，作為交流50-60Hz，額定工作電壓380 V、額定工作電流至3150A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。
產品具有分段能力高，動熱穩定性好，結構新穎、合理、電氣方案切合實際，系列性使用性強，防護等級高等特點。可作為更新?lián)Q代的產品使用。
2使用條件
1.環境溫度不高于+40℃，不低于-5℃。
2.產品安裝使用時，使用地點的海拔高度不超過2000M。
3.周圍空氣相對濕度不大于90%（+25℃）。
4.設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
5.周圍空氣相對濕度在最高溫度40度時不超過5%，在較低溫度時允許有較大的相對溫度，應考慮到由于
度的變化可能會偶然產生凝露的影響
6.設備安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所
7. 用戶有特殊要求時可與制造廠協商解決
3結構特點
1. 按用途分為：受電柜、母線聯絡柜、饋電柜、電動機控制柜、無功功率補償柜、 照明配電柜 。

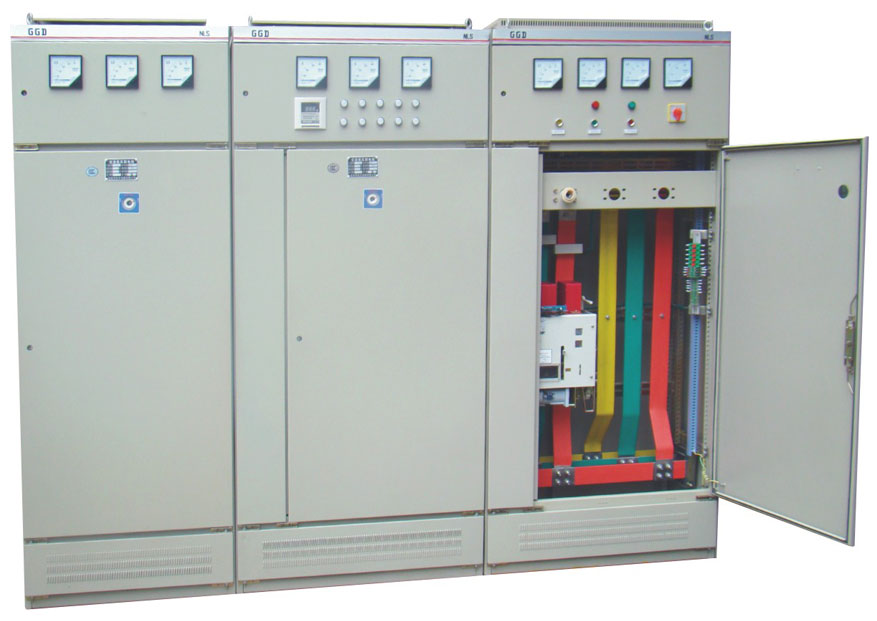

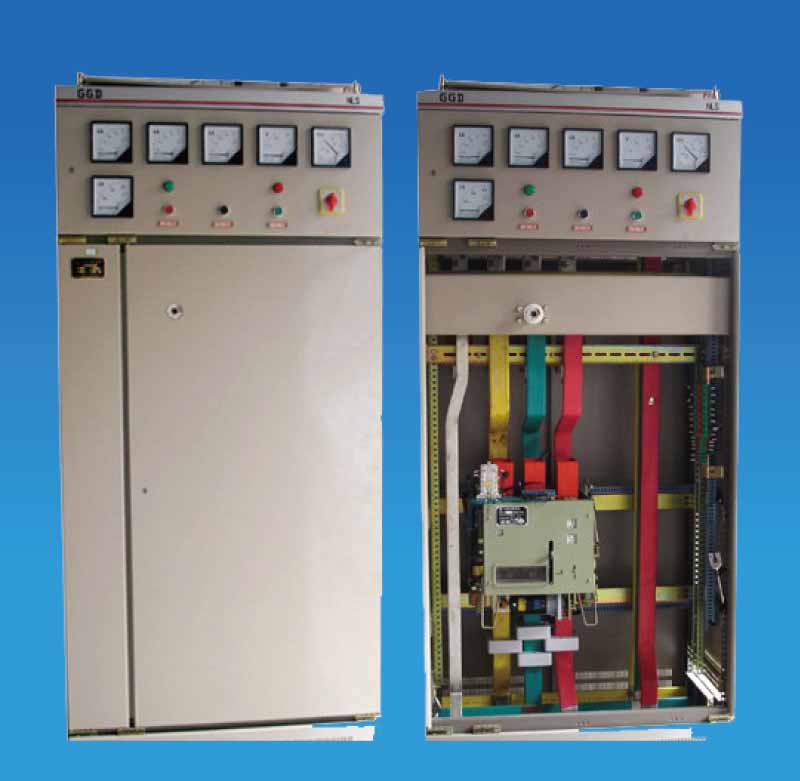

2. 柜體結構：
（1） 柜架用8MF冷彎型鋼材局部焊接拼裝而成，構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。
（2） 用高阻燃PPO材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高。

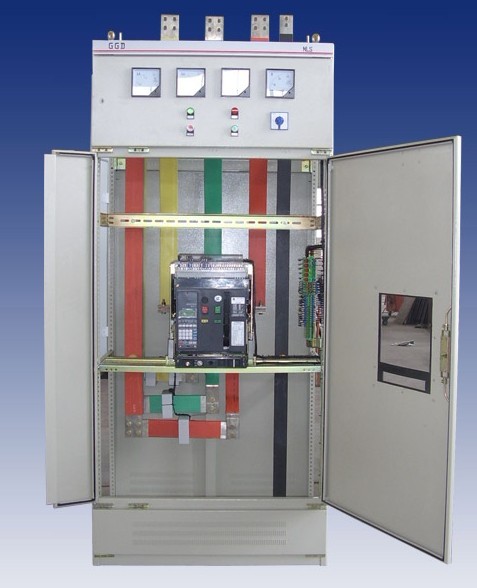

（3） 1000mm和1200mm寬的柜、正面采用對稱的雙門結構、600mm和800mm寬的柜采用整門結構，柜體后面采用對稱式雙門結構柜體結構為不靠墻安裝結構。
（4） 柜門采用鍍鋅轉軸式鉸鏈與構架相連、安裝、拆卸方便，門的折邊處有橡膠鑲條。
（5） 柜內的安裝件與構架間用接地滾花螺釘結構構成完整的接地保護電路。
（6） 柜體的頂蓋，可在需要時拆除，便于主母線的裝配和調整。
4訂貨須知
用戶訂貨時，請?zhí)峁┫铝匈Y料：
1.產品的全型號（包括主電路方案和輔助電路方案）；
2.主電路系統組合順序圖、平面布置圖；
3.輔助電路電氣原理圖；
4.柜內元器件清單；
5.用戶如有特殊要求應與制造廠協商解決；
6.訂貨單位要寫明收貨單位、結算單位、結算方式到站及提貨方式
7.若需母線橋，請具體說明。
5其它特點
適用性強，主要元件選擇面寬，很多國產、進口品牌產品均可互換
良好的安裝靈活性，今后即使主管部門強制淘汰某些產品時，由于GGD型柜具有良好的安裝靈活性，不會因為元器件的改型或更新而造成安裝困擾
零部件采用模塊化標準設計，具有工模的安裝孔，通用系數等
按照現在工業產品造型設計要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方，面目一新
GGD柜設計時充分考慮到柜體運行中的散熱問題，在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出。而冷風不斷的由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的
柜體面板采用噴塑工藝，附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境
柜體的頂蓋在需要時即可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運
整柜的防護等級為IP30，用戶也可以根據現場環境要求在IP20-IP40之間選擇
6安裝與使用
產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時有關部門查找原因。對于不立即安裝
的產品，應根據正常使用條件的規定，置于適當?shù)膱鏊?br/>
1. 產品的安裝
產品在安裝應按安裝示意圖進行，基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接接面修理平整，處理干凈，涂上中性凡士林或采取其它措施，然后用螺栓緊固。
2. 產品在安裝完畢后，投入運行前需進行如上下項目檢查與試驗。
A.檢查柜面漆有無脫落，柜內是否干燥、清潔。
B.電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
C.主要電器的通斷是否可靠、準確。輔助接點的通斷是否可靠準確。
D.儀表指示與互感的變化及極性是否準確。
E.母線連接是否良好，絕緣支撐件、安裝件及附件是否安裝牢固可靠。
F.輔助接點是否符合要求，熔斷器的熔芯規格是否正確，斷器和整定值是否符合設計要求，動作是否準確。
G.電路的接點是否符合電器原理圖要求。
H.保護電路系統是否符合要求
I.用500伏兆歐表測量絕緣電阻不得低于1兆歐。
3 使用注意事項
A.本產品為不靠墻安裝，單面（正面）操作、雙面開門維修的低壓配電柜。產品的維修通道及柜門，必須經考核合格的專業人員方可進入操作、檢查和維修。
B.空氣斷路器，經過多次、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對空氣斷路器按其使用說明書進行維護和檢修。
