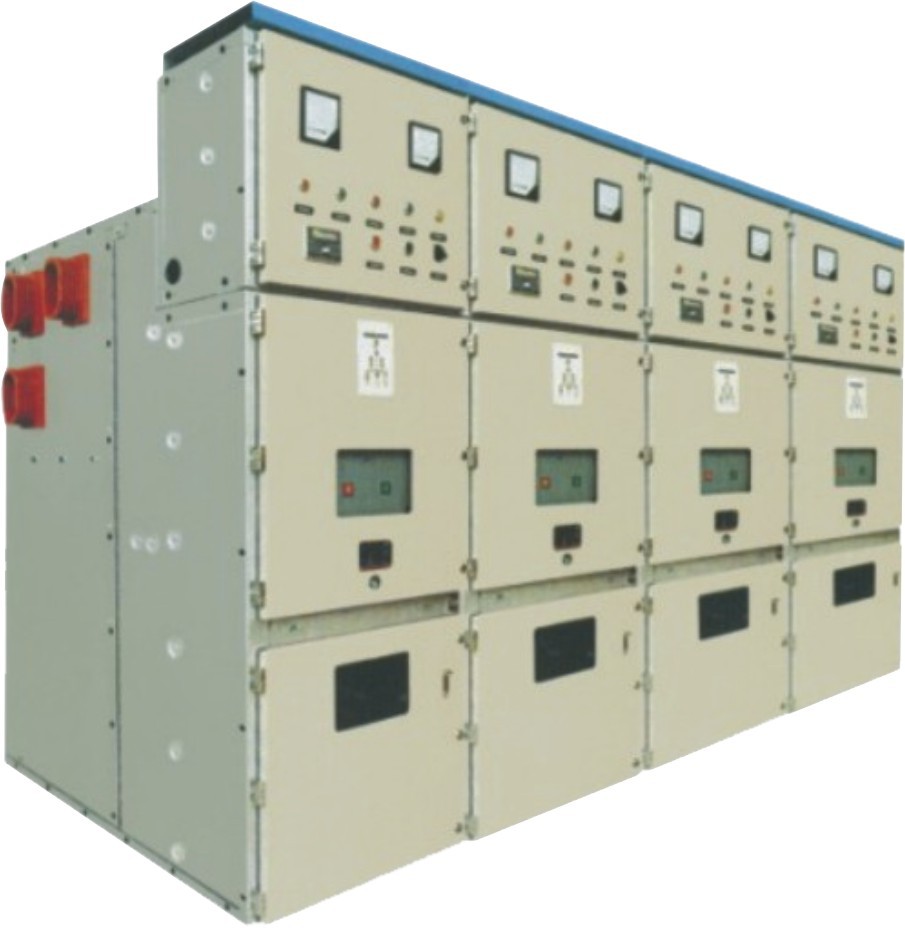

鎧裝移開式交流金屬封閉開關設備

產品用途


該產品適用于三相交流50Hz，40.5kV單母線分段電力系統中，在發電廠、變電所及工礦企業、高層建筑的變配電中作為接受和分配電能之用，并對電路實行控制、保護和監測，滿足IEC60298，DL404等標準的要求，并具備完善的“五防”功能。

使用條件


1、周圍空氣溫度上限+40℃ 下限-10℃

2、海拔高度：不超過1000m

3、濕度

相對濕度：日平均值不大于95%，月平均不大于90%；

飽和蒸氣壓：日平均值不大于2.2×10 Mpa，月平均不大于1.8×10 Mpa。

4、地震烈度不超過8度；

5、周圍空氣應不受腐蝕性、可燃氣體、水蒸氣等明顯污染；

6、無經常性的劇烈震動。

當開關柜使用條件超出以上規定，由用戶與制造廠協商確定。

產品特點


1、采用熱縮絕緣材料及環氧涂覆絕緣工藝，優化電極形狀，柜體結構緊湊，縮小占地面積；

2、開關柜柜體選用優質冷軋鋼經數控鈑金加工成形后，通過高強度螺栓螺母和鉚螺母連接而成，構件表面采用噴塑或鍍鋅工藝；

3、可配用南洋電器廠ZN85-40.5真空斷路器和法國施耐德SF1、SF2型及阿爾斯通FP系統六氟化硫斷路器，以滿足不同用戶的需求；

4、開關柜各功能小室均采用金屬板封隔，并設有獨立的壓力釋放通道；

5、斷路器、接地開關等操作均可在開關柜關閉情況下進行，即可實現關門操作；

6、開關柜的結構適應性強，主接線方案可達到198種以上，能滿足不同用戶需要；

7、手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，“五防”功能齊全，安全可靠。

主要技術參數


額定電壓40.5KV

額定頻率 50Hz

主母線額定電流1250A、1600A、2000A

分支母線額定電流 630A、1250A、1600A

額定絕緣水平（1min工頻耐壓：相間、相對的95KV，一次隔離斷口115KV。雷電沖擊耐受電壓：相間、相對的185KV，一次隔離斷口215KV。輔助控制回路1min工頻耐壓：2KV）

外型尺寸（寬*深*高） 1400*2800（3000）*2800
